一、設備功能

U型槽成型機是為農業灌溉項目生產混凝土水道和水渠的新技術。設備根據磨具可預制成對應形狀的混凝土U型槽，梯形槽等形狀。

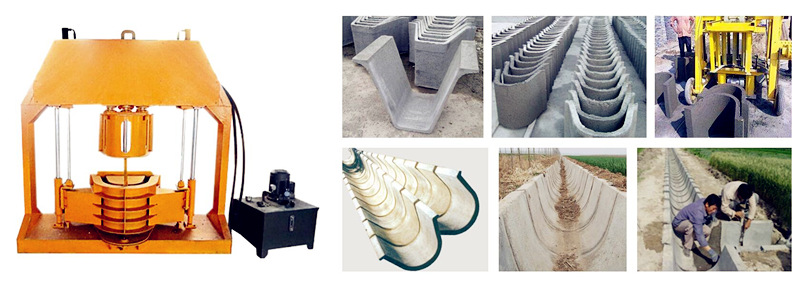

U型槽設備及成品展示

二、功能及優勢

U型槽成型機可分為立、臥兩用多功能機型。

采用高幅振動，液壓成型原理，對以水泥、石子、沙子所拌合的C15、C20、C30混凝土進行饃腔內速效成型，使所產構件外光內實，尺寸準確，當即脫模，立式養護，抗凍、抗?jié)B性能好，用于渠道工程，降低投資節省十地。

三、生產范圍及效率

①立式模振擠壓工藝可生產平口、啟口、承插口D20-D140U型、梯形構件，3人臺時可產30-60件。

②臥式臺振擠工藝可生產各規格路沿石、六角塊、矩形、異型、彩色、壓花、空心、實腹混凝土砌塊等構件，4人臺時可產50-80件。

所產構件當即脫模、立式養護、外光內實、抗凍、抗?jié)B性能好。

四、技術參數

設備名稱：U型槽成型機

液壓系統額定壓力：16Mpa

主要振動形成：模具振動 ? ? ? ? ? ? ?模具尺寸：更換模具可以生產D20--D140所有規格

振動頻率：2800次/分??????? 產品高度：500mm

成型周期：40s??????? 總功率：10.5Kw

工作崗位：3-5人???????

重量：2100Kg

外形尺寸（長寬高）：2600×800×2700mm

五、工作原理

該機采用立式，振動和擠壓原理制作干硬質混凝土，水泥土料成型。垂直振動便于增加運動性，有利于通道空氣排放，擠壓鑄造技術使部件密度高，防凍防滲性能好。

此外，該機采用平行桿式平衡導向裝置，使壓頭處于平衡操作狀態。壓頭始終保持水平位置，表面光滑。

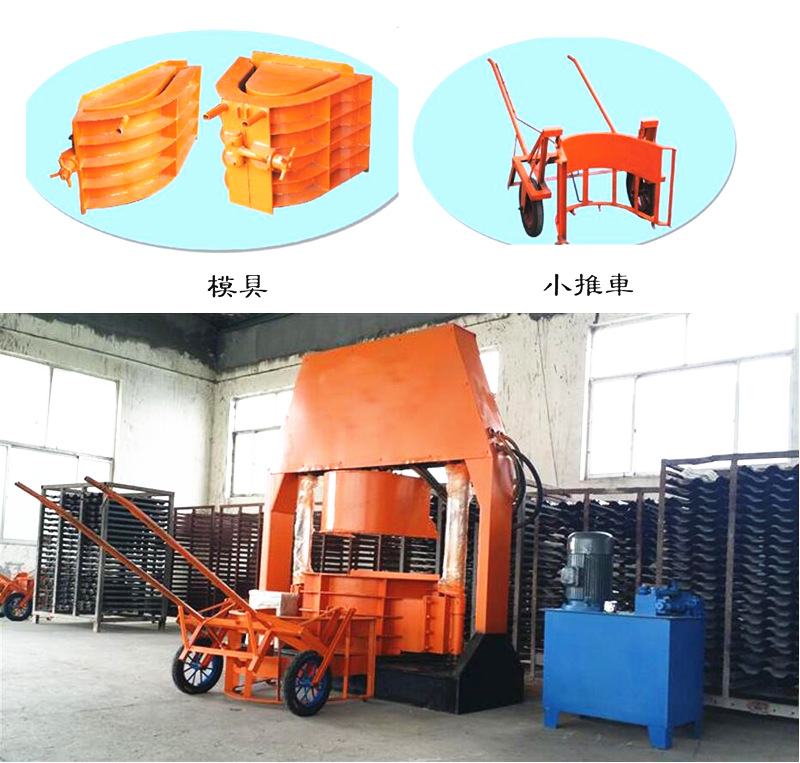

U型槽成型機及配件

六、設備優點

1、低成本；? 2、易于操作；? 3、可移動；? 4、效率高；? 5、節省空間；
